ZhongFeng Electronic Technology Co., Limited

HomeProduk-produkPCBPCB FleksibelPapan Litar Fleksibel Dua Belah PCB Board
  • Papan Litar Fleksibel Dua Belah PCB Board
  • Papan Litar Fleksibel Dua Belah PCB Board
  • Papan Litar Fleksibel Dua Belah PCB Board
  • Papan Litar Fleksibel Dua Belah PCB Board
  • Papan Litar Fleksibel Dua Belah PCB Board

Papan Litar Fleksibel Dua Belah PCB Board

    Jenis bayaran: T/T,Paypal,Money Gram,Western Union
    Incoterm: FOB,CFR,CIF
    Pesanan minimum: 1 Piece/Pieces
    Masa penghantaran: 5 Hari

Maklumat asas

Model No.: ZFB057

Logam salutan: Emas

Cara Pengeluaran: SMT

Lapisan: Dua lapisan

Bahan asas: FR-4

Pensijilan: SGS, ISO, CCC, RoHS

Disesuaikan: Disesuaikan

Keadaan: Baru

Assembly Type: SMT And THT Assembly

Additional Info

Pembungkusan:  EPE, gel silika, filem gelembung, pembungkusan biasa.

Produktiviti: 500,000pcs per Month

Jenama: ZhongFeng

Pengangkutan: Ocean,Land,Air,UPS

Tempat asal: Shenzhen China

Keupayaan bekalan: 500,000pcs per Month

Sijil: ISO9001, IATF16949, IPC-A-610F

Kod HS: 8517709000

Port: Shenzhen,HongKong

Penerangan produk

Papan Litar Fleksibel Dua Belah PCB Board


Litar fleksibel elektronik, juga dikenali sebagai litar flex, merupakan teknologi untuk memasang litar elektronik dengan memasang peranti elektronik pada substrat plastik yang fleksibel, seperti polyimide, PEEK atau filem poliester konduktif telus. Di samping itu, litar flex boleh memaparkan litar perak bercetak pada poliester. Perhimpunan elektronik fleksibel boleh dibuat menggunakan komponen yang sama yang digunakan untuk papan litar bercetak tegar, yang membolehkan papan untuk menyesuaikan dengan bentuk yang diingini, atau untuk flex semasa penggunaannya. Pendekatan alternatif terhadap elektronik yang fleksibel menunjukkan pelbagai teknik etsa untuk menipis substrat silikon tradisional kepada beberapa puluhan mikrometer untuk mendapatkan fleksibiliti yang munasabah, yang disebut sebagai silikon fleksibel (~ 5 mm jejari lentur).

Kelebihan FPC
Potensi untuk menggantikan pelbagai papan atau penyambung tegar
Litar bersilang tunggal sesuai untuk aplikasi dinamik atau tinggi
FPC disusun dalam pelbagai konfigurasi

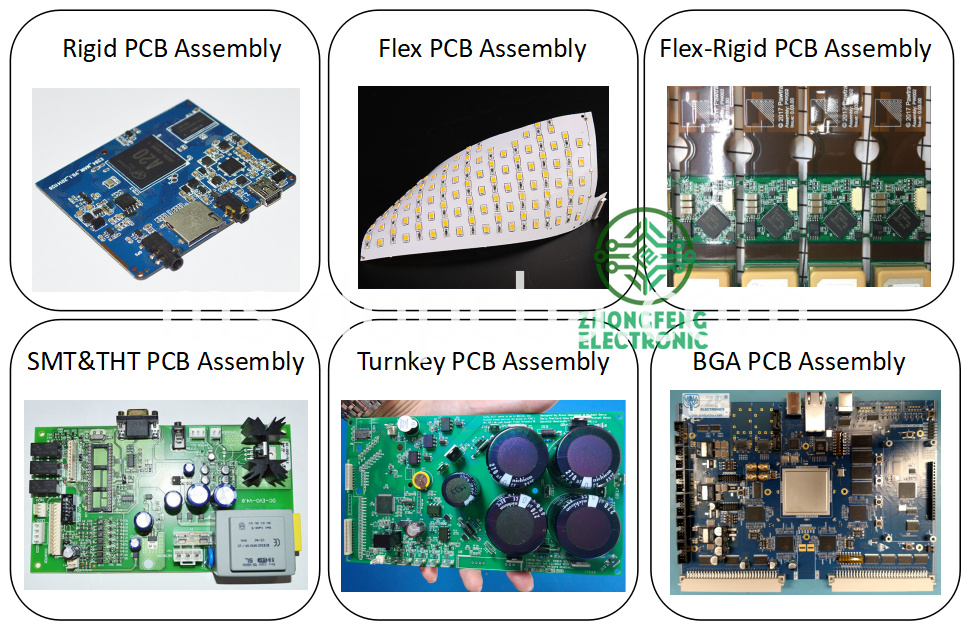

PCB Assembly-2


Perkhidmatan kami:

1. Reka Bentuk PCB : Pengilang EMS sehenti, yang direka khusus dalam merancang pengisian wayarles PCBA, earphone bluetooth & kotak suara PCBA dan produk elektronik pengguna lain.

2. Pengilangan PCB : Standard FR4 1-36layer PCB, Flex PCB, PCB tegar-Flex, HDI PCB, Rogers PCB, Logam teras PCB, dll.

3. Perhimpunan PCB : Perhimpunan SMT dan THT, boleh didapati untuk 01005, padang halus dan perhimpunan BGA.

4. Komponen Sourcing : Tersedia untuk mengetengahkan semua komponen yang ditunjukkan dalam fail BOM (BOM Kitting), sukar untuk mencari komponen dan komponen masa yang panjang memimpin, dan sebagainya.

5. Satu-Stop Turnkey Pembuatan PCBA : Reka bentuk PCB + Pembuatan PCB + Komponen Sumber + Perhimpunan PCB + Perhimpunan Elektronik, atau Pembuatan PCB + Komponen sumber + Perhimpunan PCB, dsb.


Keupayaan Teknikal:


PCB Manufacture Capabilities

Layers

1-36 layers

Material

FR-4 (Standard FR4, Mid-Tg FR4, Hi-Tg FR4, Lead free assembly material) , Polymide, Metal Core, Rogers, etc.

Board Thickness

0.1mm-6.0mm (.016"-.126")

Copper Thickness

1/2oz-6oz(18um-210um)

Board size

600mm*1200mm

Min Tracing/Spacing

0.075mm/0.075mm (3mil/3mil)

Min drilling Hole diameter

0.15mm(6mil), 0.1mm(4mil)-laser drill

Solder Mask

LPI, different colors(Green, Green matt, Black, Black Matt, White, Red, Yellow, Blue)

Silkscreen color

White, Blue, Black, Red, Yellow

Surface finish

Lead free HASL, immersion gold, golden finger, immersion tin, immersion silver, OSP, Carbon oil, plated hard gold(up to 100u")

Impedance tolerance

+/-5%~+/-10%

Chamfer of Gold Fingers

20, 30, 45, 60

Test

Flying probe or Testing fixture

 PCB Assembly Capabilities

Quantity

From prototype to big volume, no MOQ

Assembly type

SMT, THT or Hybrid

Parts procurement

Full turnkey (we provided all components)

Partial turnkey ( Customer provide the main components and we provide the rest)

Kitted (Customer provide all components)

Component types

SMT 01005, BGA 0.3mm pitch, QFP 0.3mm pitch, etc.

Test

Custom testing, ICT, FCT, AOI, Test jig

Pasukan dan Pejabat kami:


Zhongfeng Smt Factory

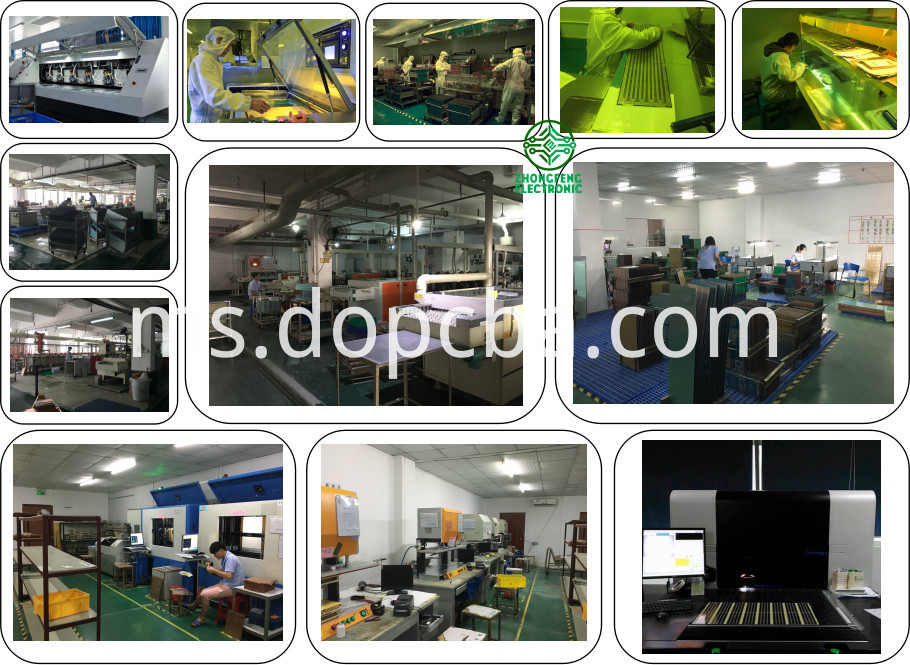

Kilang Pembuatan PCB kami:

Pcb Assembly

Kilang Perhimpunan PCB kami:

Turnkey Pcb Assembly


Soalan Lazim:

S : Apa yang diperlukan untuk pembuatan PCB adat?

A: Gerber atau .pcb atau .pcbdoc atau .brd diperlukan .

Q: Apakah file yang diperlukan untuk pesanan pemasangan PCB adat?

A: Gerber dan fail BOM diperlukan, jika anda telah memilih & meletakkan fail, hantar kepada kami juga.

Q: Apakah terma pembayaran boleh diterima?

J: Untuk pelanggan baru dan jumlah keseluruhan dalam 10000usd , pembayaran 100% terlebih dahulu oleh PayPal atau T / T atau WU. Untuk jumlah melebihi 10000usd , sila hubungi kami.

S: Apakah file yang diperlukan untuk perkhidmatan klon PCB / PCBA?

J: Untuk perkhidmatan klon PCB / PCBA, hantarkan gambar untuk dinilai terlebih dahulu, dan kami memerlukan 1-2 sampel papan PCB / PCBA untuk menyalin.

Kategori produk : PCB > PCB Fleksibel
