ZhongFeng Electronic Technology Co., Limited

Hometentang kamiPembuatan PCB
Pembuatan PCB

ZF Electronic adalah pengilang PCB profesional di Shenzhen China dan kami telah melakukan PCB selama 15 tahun sejak tahun 2003. Lebih dari 240 pekerja terlatih dan area kemudahan lebih dari 6.000 meter persegi, kami dapat mencapai output bulanan 8.000 meter persegi dan memproses 200 papan PCB yang berbeza dalam satu hari.


Dilengkapi dengan mesin pembuatan PCB yang canggih, kita boleh membuat PCB kebolehpercayaan tinggi, berketumpatan tinggi, tinggi PCB termasuk HDI PCB, PCB frekuensi tinggi, papan PCB RF, Aluminium PCB, Cu Base PC, Tg PCB tinggi, PCB tembaga tebal, emas tebal PCB , dll. PCB kami banyak digunakan dalam IOT, komunikasi, kawalan industri, elektronika kuasa, peralatan perubatan, elektronik keselamatan, elektronik pengguna, LED, komputer, otomotif, dll.


Kami memberi tumpuan kepada prototaip PCB yang cepat dan Perkhidmatan PCB volum kecil sederhana. Pengilangan PCB diluluskan ISO9001, ISO14001, TS16949 dan UL Certificates. Semua papan PCB akan diperiksa dan diuji dengan baik sebelum penghantaran. Kami sangat berharap anda dapat mencari Lembaga Litar Bercetak yang sesuai di kilang kami, dengan harga yang kompetitif dan kualiti yang boleh dipercayai.

PCB Prototype and Manufacture


Keupayaan Pembuatan PCB


ciri-ciri Kemampuan

Lapisan

1-36 lapisan

Bahan

FR-4 TG 130-180, Aluminium, berasaskan Tembaga, Polimida, frekuensi tinggi (Rogers, PTEE, PI), dll.

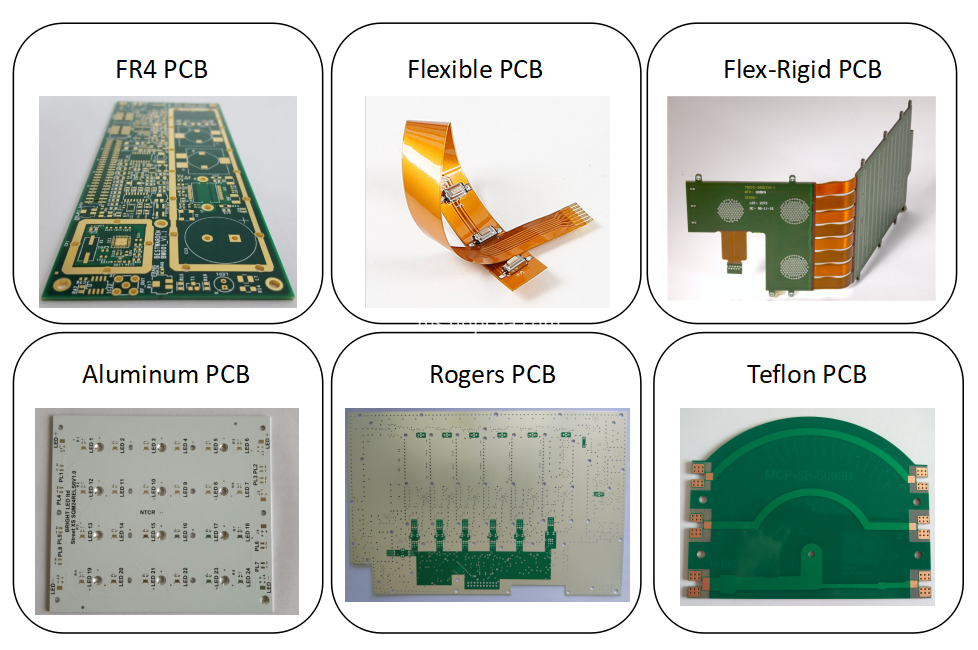

Jenis PCB

FR-4 Standard PCB, Aluminium PCB, PCB berasaskan tembaga, HDI PCB, PCB tegar-Flex, Flex PCB, tebal tembaga PCB dan Rogers PCB, dll.

Ketebalan Lembaga

0.1mm-6.0mm

Ketebalan Tembaga

1 / 2oz-6oz (18um-210um)

Saiz papan

600mm * 1200mm

Min Tracing / Spacing

0.075mm / 0.075mm (3mil / 3mil)

Diameter lubang penggerudian Min

0.15mm (6mil), 0.1mm (4mil) -laser gerudi

Masker Solder

Hijau, Hitam, Putih, Merah, Kuning, Biru dan Ungu, dll.

Warna silkscreen

Putih, Biru, Hitam, Merah, Kuning

Selesai permukaan

HASL Lead free , Immersion Gold (ENIG), Immersion Tin, Silver Immersion, OSP, Minyak karbon, dll.

Teknik Khas

Kawalan Impedans, Jari Emas, Vaksin Buta / Buried, Masker solder Peelable, Setengah lubang, Via-in-Pad dan lubang Countersink, dsb.

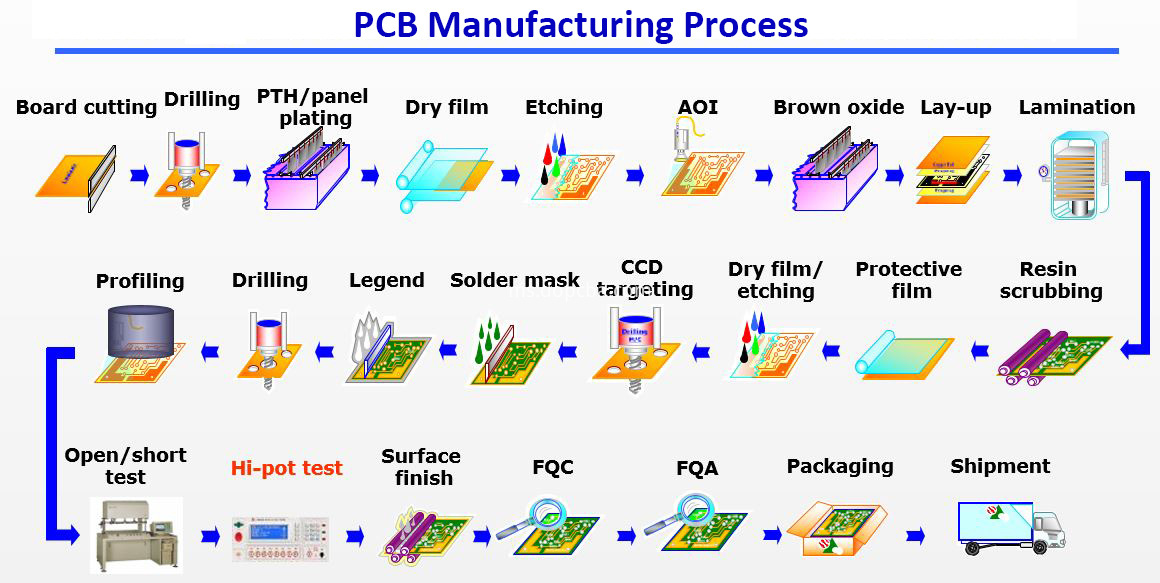

Proses Pembuatan PCB


PCB Manufacturing Process
